Подбор бокового вибропогружателя по массе экскаватора
Опубликовано: 14.08.2026

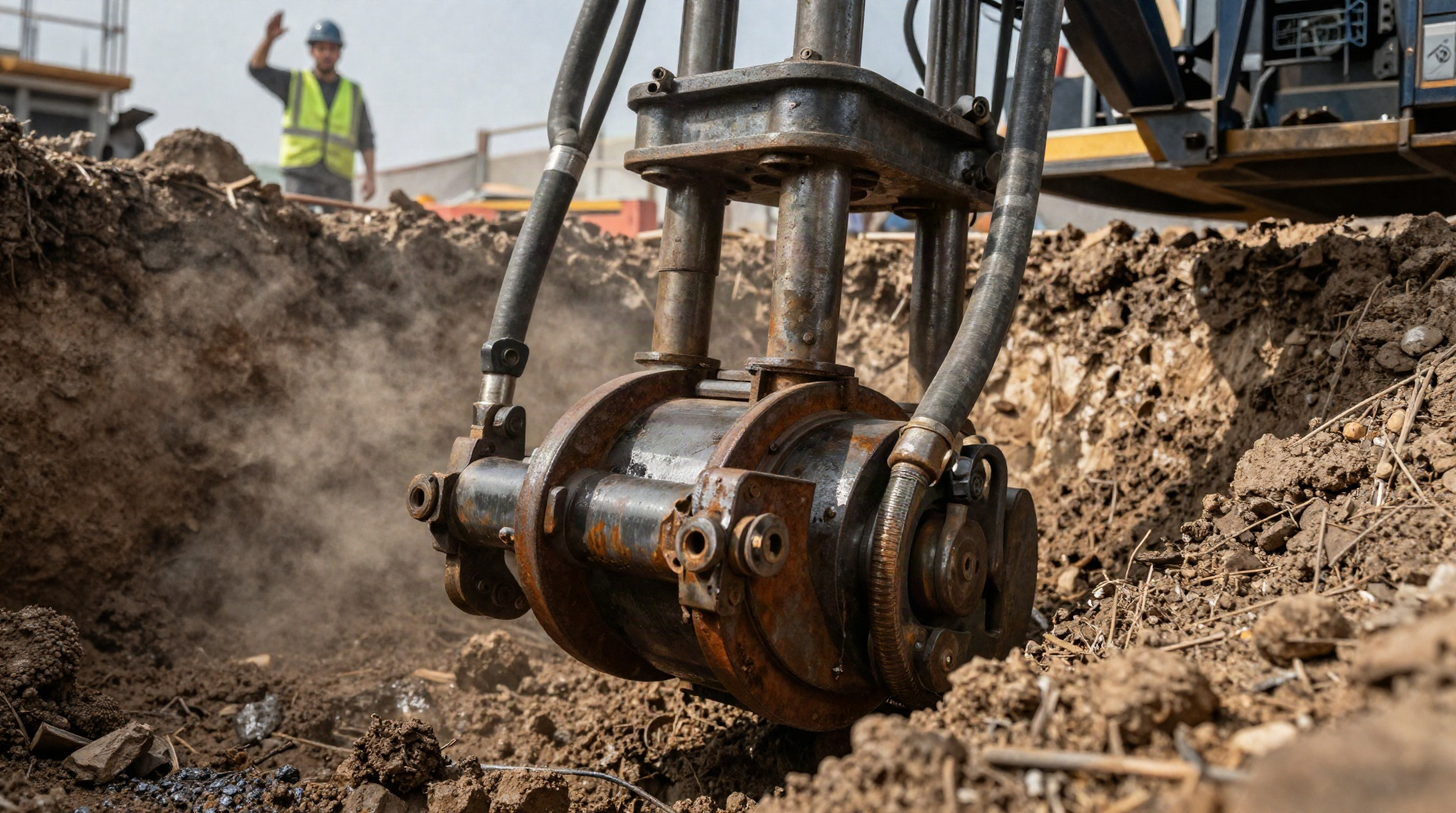

Боковой вибропогружатель выбирают не только по тому, какой шпунт он способен захватить. Для экскаватора это навесное оборудование с собственной массой, динамической нагрузкой и требованиями к гидравлике. Если смотреть только на усилие погружения, легко получить сочетание, при котором машина формально поднимает навеску, но работает на границе устойчивости и грузоподъёмности.
Начинать подбор стоит с возможностей экскаватора. В каталоге категория «оборудование с боковым захватом» полезна для сравнения вариантов только после того, как понятны рабочий вылет, масса профиля и допустимая навеска.
Паспортная масса — первая цифра, но не единственная
Собственная масса вибропогружателя складывается с переходной плитой, быстросъёмом, шлангами и захваченным профилем. При работе центр тяжести находится не у оси крепления, поэтому нагрузка на машину меняется вместе с положением стрелы.
Нельзя сравнивать массу навески только с максимальной грузоподъёмностью экскаватора, указанной крупной цифрой в рекламном буклете. Грузовая характеристика зависит от вылета, высоты и направления относительно ходовой части. Для реальной конфигурации используют таблицу грузоподъёмности машины.
Что происходит во время вибрации
Статическая масса — лишь часть задачи. Вибропогружатель создаёт периодические силы, которые передаются через стрелу и рабочее оборудование. Если экскаватор слишком лёгкий или находится на слабом основании, оператор получает раскачивание, сложнее удерживает профиль по направлению, а нагрузка на пальцы и втулки растёт.
Поэтому запас по устойчивости важнее желания использовать самый мощный виброблок. Иногда более лёгкая модель работает производительнее именно потому, что экскаватор уверенно контролирует её во всём рабочем диапазоне.
Проверить геометрию рабочего положения
- какой вылет стрелы требуется у котлована;
- нужно ли работать через ограждение или ниже уровня стоянки;
- в каком направлении машина будет развёрнута относительно гусениц;
- какую длину и массу имеет захватываемый профиль;
- есть ли возможность держать навеску ближе к машине на наиболее тяжёлых этапах.
Эти вопросы лучше решить на схеме до доставки оборудования. На тесном объекте бывает, что паспортно совместимая связка оказывается неудобной просто потому, что стрелу приходится вытягивать дальше расчётного положения.
Гидравлика должна соответствовать массе и режиму
После механической совместимости сверяют расход и давление. Если экскаватор не обеспечивает требуемый поток, вибропогружатель не развивает рабочий режим. Если поток пытаются «добавить» неправильной настройкой, растёт нагрев и нагрузка на гидросистему.
Обратную линию и дренаж, если они требуются конкретной схеме, тоже учитывают заранее. Дополнительные шланги и соединения влияют на монтаж и на то, как свободно навеска может перемещаться.
Пробная работа перед серией свай
После монтажа начинают с короткого цикла без предельного вылета. Оператор оценивает устойчивость, реакцию стрелы, температуру гидравлики и поведение профиля в захвате. Если машина заметно раскачивается или вынуждена постоянно работать с полностью вытянутой стрелой, расчёт совместимости стоит пересмотреть.
Как учитывать массу самого профиля

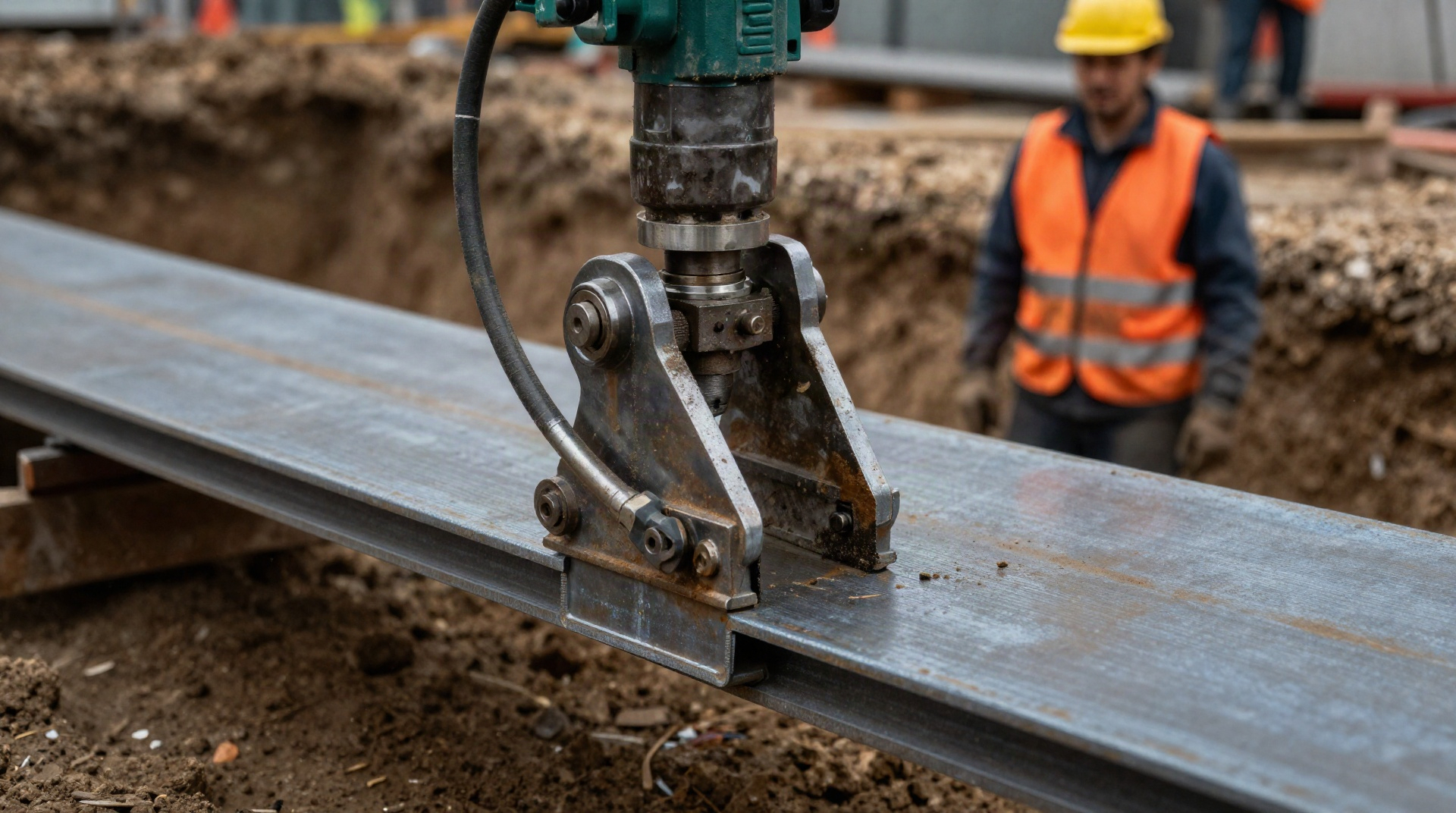

При удержании длинного шпунта навеска получает дополнительный момент от массы захваченного элемента. Чем дальше центр тяжести профиля от точки крепления, тем сильнее меняется нагрузка на стрелу. Поэтому одинаковая вибронавеска может нормально работать с коротким элементом и оказаться неудобной с длинным.
На сложном объекте полезно заранее определить самый тяжёлый рабочий случай, а не средний. Если связка экскаватора и вибропогружателя уверенно работает в наиболее неблагоприятном положении, в остальных режимах у оператора остаётся нормальный запас по управляемости.
Если техника должна часто переставляться вдоль котлована, учитывают и транспортное положение навески. Слишком тяжёлый комплект усложняет манёвры и повышает нагрузку на стрелу не только во время погружения, но и при переездах между точками.
Для подрядчика это ещё и вопрос логистики: более тяжёлая навеска может потребовать другой способ доставки и монтажа. Эти ограничения лучше учитывать до выхода на объект, а не после того, как оборудование уже приехало.
Правильная связка «экскаватор — вибропогружатель» ощущается не как борьба машины с навеской, а как управляемый рабочий комплект. Именно этого и добиваются, согласуя массу, геометрию и гидравлику до начала работ.
Смотрите грузовую диаграмму в рабочей точке
Номинальная масса экскаватора не показывает, какую навеску он может безопасно удерживать на конкретном вылете. Для оценки используют грузовую характеристику машины с учётом стрелы, рукояти, противовеса и положения оборудования. К массе вибропогружателя добавляется удерживаемый профиль и элементы подвеса.
Динамическая работа отличается от простого подъёма
То, что экскаватор способен статически поднять навеску, ещё не означает правильной рабочей связки. Вибрация создаёт динамические воздействия, поэтому применяемость должна быть подтверждена производителем оборудования или инженерным подбором, а не только запасом по подъёмной массе.
Условия вылета нужно оценить заранее
На тесной площадке оператор может быть вынужден работать дальше от машины или через препятствие. Если расчёт сделан для минимального вылета, реальная рабочая точка окажется другой. План размещения экскаватора и профиля стоит продумать до выбора навески.
Согласуйте подвес и гидролинии
Механическое соединение с рукоятью, ориентация навески и прокладка РВД должны позволять полный требуемый диапазон движения. Рукав не должен становиться ограничителем хода или попадать в зону защемления.
Что указать в заявке
Кроме модели экскаватора полезны масса и длина профиля, требуемая глубина, сведения о грунте, планируемый вылет и параметры вспомогательного гидроконтура. Чем точнее описана рабочая точка, тем меньше вероятность получить рекомендацию только по классу базовой машины.
Переходная плита и быстросъём
Масса и геометрия переходного устройства входят в общую компоновку навески. Если вибропогружатель подключается через быстросъём, нужно подтвердить допустимую нагрузку и совместимость конкретной системы, а также учесть дополнительный вылет.
Транспортировка длинного профиля
До начала работ продумывают не только погружение, но и то, как профиль будет подан в рабочую зону и захвачен. Неудачная логистика вынуждает экскаватор работать в неудобном положении и меняет фактический вылет, на котором оценивалась грузоподъёмность.
Условия остановки работ
Необычная раскачка базовой машины, утечка, повреждение захвата или невозможность уверенно удерживать профиль — основания прекратить операцию и проверить связку. Попытка компенсировать проблему повышением режима вибрации не заменяет диагностику.
Финальная совместная проверка
До выхода на объект поставщик навески и владелец экскаватора должны одинаково понимать рабочую конфигурацию. Полезно письменно зафиксировать модель навески, способ подвеса, гидравлические подключения и ограничения, которые были приняты при подборе.
